Virtuální konstrukce rozváděčů
Nová verze systému EPLAN Pro Panel 2.8 byla vydána koncem minulého roku, krátce po norimberském veletrhu SPS IPC Drives. Účastníci této prestižní akce si mohli vyzkoušet novou verzi včetně mnoha možností výměny umístěných komponentů nebo dokonce celých rozvaděčů. Další novinkou je automatická migrace projektů založených na TS 8 na nový rozsáhlý systém rozvaděčů Rittal VX25. Stále to není všechno: EPLAN a Rittal v Norimberku společně představili širokou škálu inovací v oblasti konstrukce rozváděčů.
Nový EPLAN Pro Panel, verze 2.8
Nová verze systému EPLAN Pro Panel 2.8 byla vydána koncem minulého roku, krátce po norimberském veletrhu SPS IPC Drives. Účastníci této prestižní akce si mohli vyzkoušet novou verzi včetně mnoha možností výměny umístěných komponentů nebo dokonce celých rozvaděčů. Další novinkou je automatická migrace projektů založených na TS 8 na nový rozsáhlý systém rozvaděčů Rittal VX25. Stále to není všechno: EPLAN a Rittal v Norimberku společně představili širokou škálu inovací v oblasti konstrukce rozváděčů.

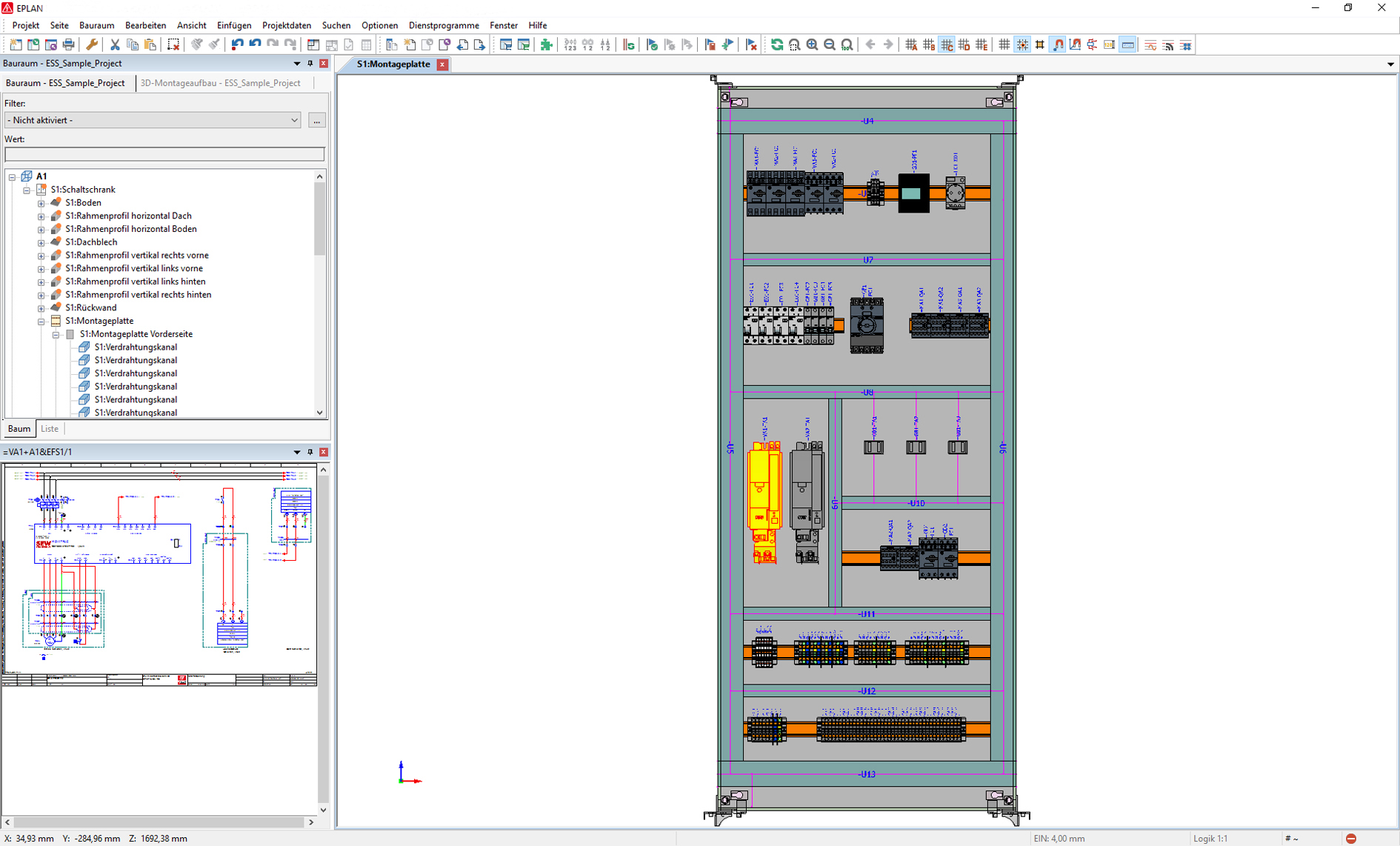

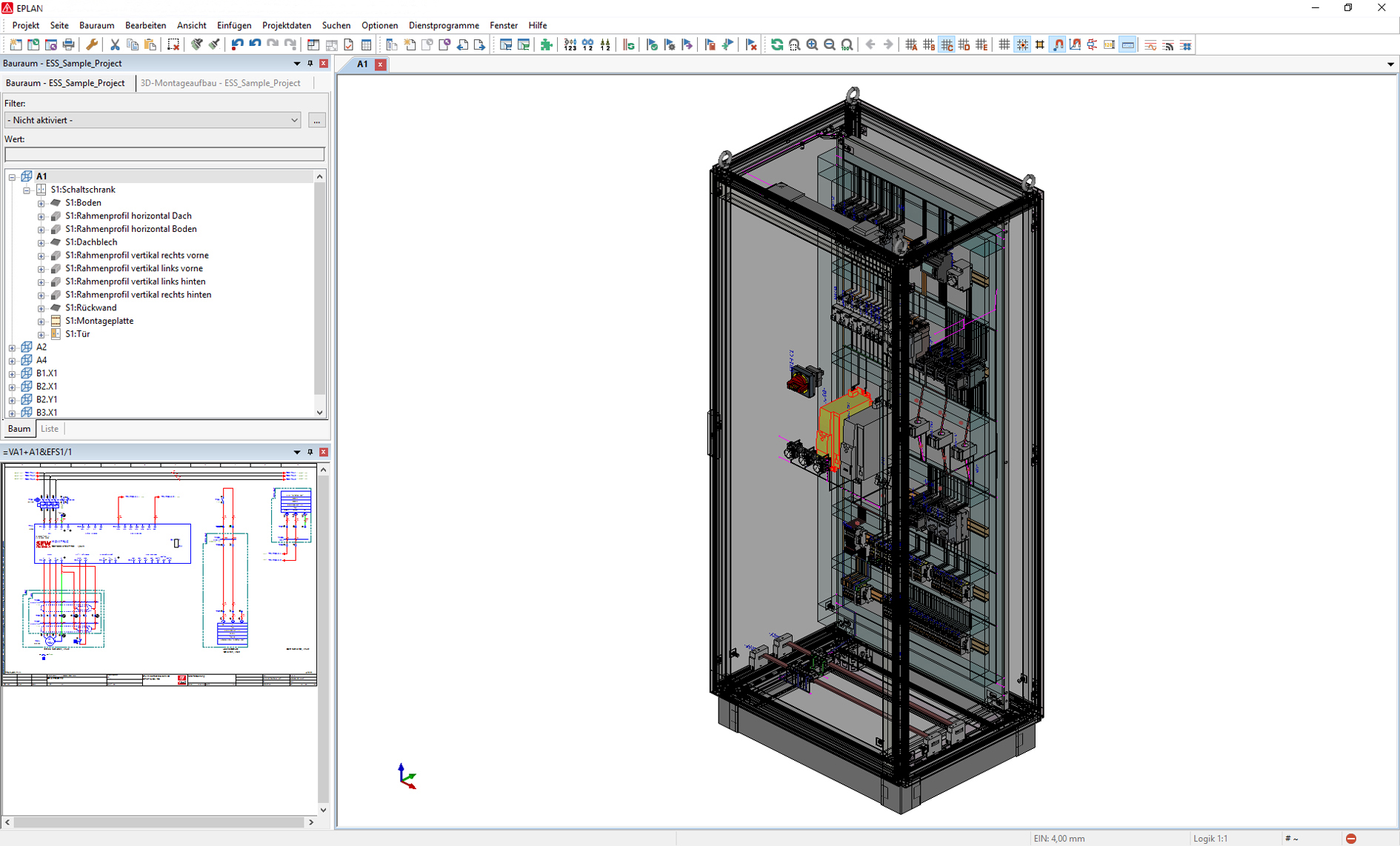

Software pro virtuální 3D návrh rozvaděče je charakteristický svou rozšířenou flexibilitou, přičemž uživatele zaujme zcela novým 4K uživatelským rozhraním. EPLAN a Rittal představili společně celou sérii inovací týkajících se konstrukce rozvaděčů. Patří mezi ně vzájemně se doplňující softwarová řešení pro projektování a plánování, inovativní systémová technologie pro rozvodné skříně, rozvody elektrické energie, klimatizační systémy, automatizační technologie, jakož i digitální asistenční systémy pro integrovanou automatizaci výrobních procesů. Společnosti EPLAN a Rittal se takto dostávají do pozice poskytovatelů, kteří nabízejí integrovaná řešení pro optimalizaci procesů pro konstrukci rozvaděčů: kombinované strojní / hardwarové a softwarové řešení, doprovodné údaje o produktech a komplexní služby v oblasti integrace procesů pro své zákazníky.
Výměna komponent? Žádný problém....
Nová verze softwaru EPLAN Pro Panel je hlavně zaměřena na "procesy". Stávající 3D konfigurace rozvaděčů se často musí měnit - ať už pro nedostatek místa, nebo kvůli různým specifikacím skříní, například dveře budou mít panty na pravé, místo na levé straně Nová funkce „Vyměnit zařízení“ umožňuje uživatelům vyměnit předtím umístěné komponenty. Co je ještě lepší: systém si zachovává všechny reference týkající se NC. Varianty maker lze snadno vybrat a uložit do 3D kmenových dat. Totéž platí i pro montážní plochy: kompletní rozmístění a tvar zařízení lze snadno přiřadit k jiné montážní ploše. To znamená, že kompletní rozmístění 3D sestavy lze rychle a snadno integrovat do jiného konstrukčního prostředí. Změny systému jsou jednoduché Společnost Rittal nedávno představila nový systém rozvaděčů VX25, takže firmy, které používají rozvaděče Rittal TS 8, čelí výzvě migrace svých stávajících projektů. Naštěstí EPLAN Pro Panel Professional, verze 2.8 nabízí bezchybnou podporu migrace. Jak to funguje? Obsah projektu, 3D návrhový prostor nebo individuální rozvaděč se analyzují pomocí softwarové podpory. Pokud systém zjistí, že komponenty pro migraci VX25 chybí, jsou shrnuty do nákupního seznamu a integrovány do databáze artiklů EPLAN prostřednictvím nákupního košíku EPLAN Data Portal.
Systematická migrace
Pokud jsou všechny položky přítomny, systém automaticky provede migraci. Položky TS 8 jsou vyměněny za položky VX25. Software zohledňuje stávající odkazy mezi umístěnými zařízeními a montážními úrovněmi. Totéž platí pro informace NC zpracování, jako je síť tras pro routování spojů. Interaktivní funkce, jako jsou testovací cykly a korekce rozestupů, doplňují nové možnosti verze 2.8. ©EPLAN Software & Service, leden 2019
Nový EPLAN Pro Panel, verze 2.8
Nová verze systému EPLAN Pro Panel 2.8 byla vydána koncem minulého roku, krátce po norimberském veletrhu SPS IPC Drives. Účastníci této prestižní akce si mohli vyzkoušet novou verzi včetně mnoha možností výměny umístěných komponentů nebo dokonce celých rozvaděčů. Další novinkou je automatická migrace projektů založených na TS 8 na nový rozsáhlý systém rozvaděčů Rittal VX25. Stále to není všechno: EPLAN a Rittal v Norimberku společně představili širokou škálu inovací v oblasti konstrukce rozváděčů.
Software pro virtuální 3D návrh rozvaděče je charakteristický svou rozšířenou flexibilitou, přičemž uživatele zaujme zcela novým 4K uživatelským rozhraním. EPLAN a Rittal představili společně celou sérii inovací týkajících se konstrukce rozvaděčů. Patří mezi ně vzájemně se doplňující softwarová řešení pro projektování a plánování, inovativní systémová technologie pro rozvodné skříně, rozvody elektrické energie, klimatizační systémy, automatizační technologie, jakož i digitální asistenční systémy pro integrovanou automatizaci výrobních procesů. Společnosti EPLAN a Rittal se takto dostávají do pozice poskytovatelů, kteří nabízejí integrovaná řešení pro optimalizaci procesů pro konstrukci rozvaděčů: kombinované strojní / hardwarové a softwarové řešení, doprovodné údaje o produktech a komplexní služby v oblasti integrace procesů pro své zákazníky.
Výměna komponent? Žádný problém....
Nová verze softwaru EPLAN Pro Panel je hlavně zaměřena na "procesy". Stávající 3D konfigurace rozvaděčů se často musí měnit - ať už pro nedostatek místa, nebo kvůli různým specifikacím skříní, například dveře budou mít panty na pravé, místo na levé straně Nová funkce „Vyměnit zařízení“ umožňuje uživatelům vyměnit předtím umístěné komponenty. Co je ještě lepší: systém si zachovává všechny reference týkající se NC. Varianty maker lze snadno vybrat a uložit do 3D kmenových dat. Totéž platí i pro montážní plochy: kompletní rozmístění a tvar zařízení lze snadno přiřadit k jiné montážní ploše. To znamená, že kompletní rozmístění 3D sestavy lze rychle a snadno integrovat do jiného konstrukčního prostředí. Změny systému jsou jednoduché Společnost Rittal nedávno představila nový systém rozvaděčů VX25, takže firmy, které používají rozvaděče Rittal TS 8, čelí výzvě migrace svých stávajících projektů. Naštěstí EPLAN Pro Panel Professional, verze 2.8 nabízí bezchybnou podporu migrace. Jak to funguje? Obsah projektu, 3D návrhový prostor nebo individuální rozvaděč se analyzují pomocí softwarové podpory. Pokud systém zjistí, že komponenty pro migraci VX25 chybí, jsou shrnuty do nákupního seznamu a integrovány do databáze artiklů EPLAN prostřednictvím nákupního košíku EPLAN Data Portal.
Systematická migrace
Pokud jsou všechny položky přítomny, systém automaticky provede migraci. Položky TS 8 jsou vyměněny za položky VX25. Software zohledňuje stávající odkazy mezi umístěnými zařízeními a montážními úrovněmi. Totéž platí pro informace NC zpracování, jako je síť tras pro routování spojů. Interaktivní funkce, jako jsou testovací cykly a korekce rozestupů, doplňují nové možnosti verze 2.8. ©EPLAN Software & Service, leden 2019
Integrovaný design - od schématu až po zcela vyvinutý systém rozvaděčů Rittal VX25
