Eclipse poznává sílu řešení EPLAN!

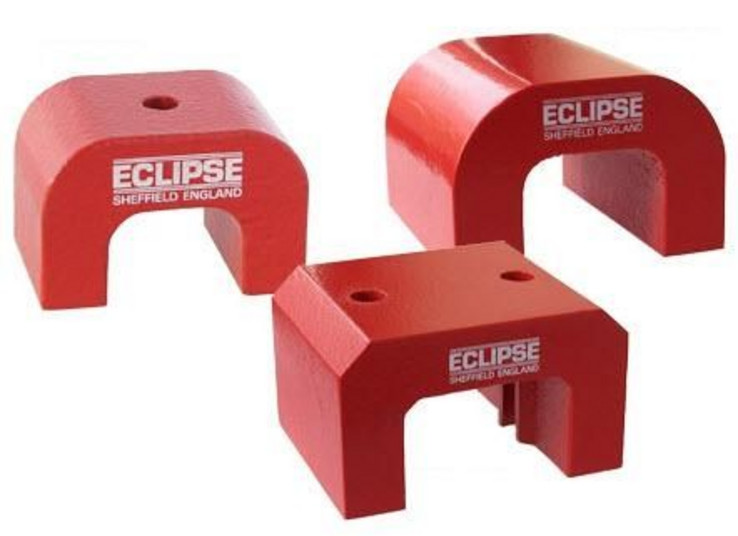

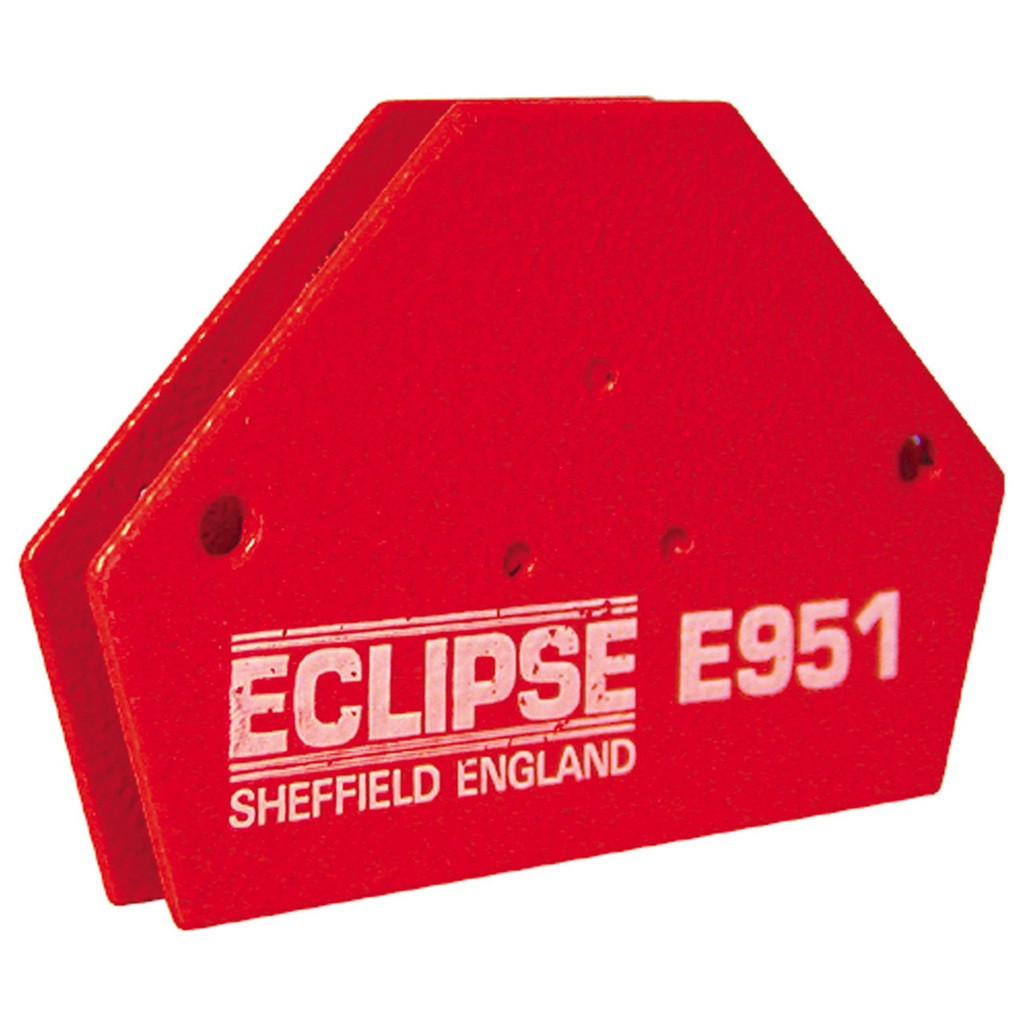

Zavedená a velmi úspěšná firma na vývoj a výrobu supersilných magnetů a s tím souvisejících technologií, Eclipse Magnetics, nedávno zaznamenala rostoucí poptávku po elektromagnetických systémech a řešeních. Jak tento nárůst řešit efektivně a hospodárně? Na pomoc si vybrala CAE software od společnosti EPLAN.
Společnost Eclipse Magnetics, se sídlem v Sheffieldu ve Velké Británii a specializovanými kancelářemi v Kanadě, Číně a Francii, má více než 100 let zkušeností a je součástí světově proslulé Spear and Jackson Group. Zabývá se vývojem a výrobou vysoce výkonných magnetických systémů a dodává klíčová zařízení některým z lídrů v náročných průmyslových odvětvích, jako je potravinářství a nápojový průmysl, automobilový průmysl, letectví a ocelářství. Společnost se pyšní nabídkou produktů a systémů, které spojují kvalitu s výkonem a hodnotou. Aby v tom mohla pokračovat, rozhodla se Eclipse Magnetics, že by bylo ku prospěchu dále zlepšovat konstrukční a výrobní schopnosti, a požádala společnost EPLAN o radu a metodické vedení.
Všechny projekty se teď dělají v softwaru EPLAN
„Byli jsme v bodě, kdy se elektrotechnické aspekty podnikání stávaly stále komplexnějšími, a proto jsme pocítili potřebu výkonného a všestranného nástroje pro elektroprojekci a plánování,“ vysvětlil Harry Heathfield, elektroprojektant ve společnosti Eclipse Magnetics. „Po pečlivém vyhodnocení možností byla vybrána společnost EPLAN mezi několika dalšími dodavateli softwaru CAD/CAE, aby do naší elektroprojekční práce vnesla vyšší efektivitu a profesionalitu.“ Nakonec Eclipse Magnetics zvažovala produkty EPLAN Pro Panel včetně modulu Process Wiring, EPLAN Fluid a EPLAN Smart Wiring.
Společnost zakoupila řešení EPLAN Pro Panel, aby usnadnila proces projektování, protože uživatelům umožňuje navrhovat a konstruovat řídicí skříně a rozvaděče ve 3D. EPLAN Pro Panel pokrývá celou řadu služeb – rozvržení montáže ve 3D, virtuální zapojení komponent až po individuální návrhy. Nabízí také komplexní škálu možností pro plánování, dokumentaci a správu projektů automatizace.
Virtuální 3D model řídicích skříní a rozvaděčových systémů pomáhá projektantům co nejlépe využívat omezený panelový prostor. Integrované plánovací pomůcky, jako je testování kolizí, dodržování montážních pokynů výrobce, minimální vůle a poloměry ohybu, umožňují rychlé a optimální rozmístění a instalaci.
„Tento výkonný nástroj umožní společnosti Eclipse Magnetics vytvářet výkresy a dokumentaci podle norem IEC ve více jazycích a generovat inteligentní schématické PDF soubory, 3D modely skříní, vypočítat vedení kabelů, vedení vzduchového potrubí a automatizovaný výpis materiálů, abychom jmenovali alespoň část výhod“, je nadšený Harry. „Soubory takto podrobných údajů zajistí stálou kvalitu ve výrobě a růst produktivity. Software také přinese standardizaci a lepší provázanost pracovních postupů mezi zpracovateli mechanické a elektrotechnické části, a to jak v kanceláři, tak v dílně.“
Vzhledem k požadavku pracovat se staršími výkresy se společnost Eclipse Magnetics rozhodla pro EPLAN Pro Panel STEP Export. Tato funkce jim umožňuje bezproblémový přenos mezi soubory programů a zajišťuje, aby všechny použité formáty byly kompatibilní k užitku koncového uživatele.
Efektivní, bezchybné projektování
Tým Eclipse Magnetics také zakoupil produkt EPLAN Smart Wiring, softwarové řešení, které výrazně zjednodušuje zapojení kabeláže ovládací skříně díky vizualizaci zapojení a 100% digitálnímu zpřístupnění všech potřebných dat. Uživatelé těží z výrazného poklesu chybovosti a značné úspory času. To se týká zejména změn na poslední chvíli, protože software řeší složitý úkol porovnání nové verze projektu s původním stavem.
„Digitální zobrazení EPLAN Smart Wiring se vztahuje k 3D rozvržení virtuálního modelu v EPLAN Pro Panel,“ vysvětlil Steve Graham, regionální manažer prodeje v EPLAN. „Nová aplikace však může být využita ke zvýšení produktivity i bez 3D rozvržení. A další výhodou je možnost vzdáleného použití na mobilních zařízeních jako jsou tablety či smartphony.“
Pro své projekty zvolila společnost Eclipse i řešení EPLAN Fluid. EPLAN Fluid je inženýrský nástroj pro automatizovaný návrh a dokumentaci okruhů ve fluidních energetických instalacích v hydraulice, pneumatice, chlazení a mazání a plně odpovídá současným standardům, jako je mechatronická norma EN81346. Projekce specifická pro kapaliny je propojena se všemi ostatními inženýrskými disciplínami prostřednictvím platformy EPLAN, tudíž lze různé úkoly provádět paralelně a celkově se tak proces zrychluje.
Tým Eclipse Magnetics do svých výrobních systémů zapojil širokou škálu produktů EPLAN. V návaznosti na to logicky usoudil, že za účelem jejich maximálního využití by stálo za to absolvovat specializovaná školení.
Společnost Eclipse Magnetics rovněž těží z využívání databáze EPLAN Data Portal, což je webové aplikace, která poskytuje přístup k podrobným datům pro více jak 830 000 elektrických, mechanických, fluidních a pneumatických komponent od více než 230 světových výrobců. Data lze přetáhnout přímo do projektu EPLAN, čímž se sníží konfigurační práce a roste kvalita dokumentace stroje a systému.
S cílem podpořit svůj inženýrský tým v každodenní činnosti má Eclipse Magnetics zajištěnu také globální podporu EPLAN. Ta zprostředkovává týmu přístup k odborníkům EPLAN, online helpdesk, přístup k online FAQ a vyhrazený telefonní servis.
