Kombinace mechanického a elektrotechnického projektování – složitost lze zvládnout
Trendem spojeným s rostoucí elektrifikací je zvyšování podílu elektrických komponentů, kabelů a vodičů v mnoha produktech – od konstrukčních vozidel a robotů až po naše domácí PC. Používání profesionálních nástrojů a inteligentního softwaru je stále důležitější pro udržení přehledu o důležitých faktorech při návrhu produktu, včetně potřebného prostoru, celkové hmotnosti a výsledných nákladů. Další komplikace do vývoje produktu přidávají časté požadavky na změnu ze strany klientů. Tyto složitosti můžete lehce zvládnout – pomocí sofistikovaných systémů, které propojují mechanické projektování a elektrotechnické plánování a vyvozují informace důležité pro výrobu. To vám umožní zvýšit kvalitu vašich produktů a současně snížit náklady.
Vývoj kabelových svazků: Porovnání tradičních a 3D návrhů
Na konstrukci a dokumentaci kabelových svazků lze nahlížet jako na kritickou spojnici mezi návrhem a výrobou. Práce s digitálním dvojčetem ve vývoji kabelových svazků stojí za námahu – i pro vaši společnost. To se ukazuje například v přímém porovnání s tradičním přístupem.
Čekací doba v tradičním pracovním postupu

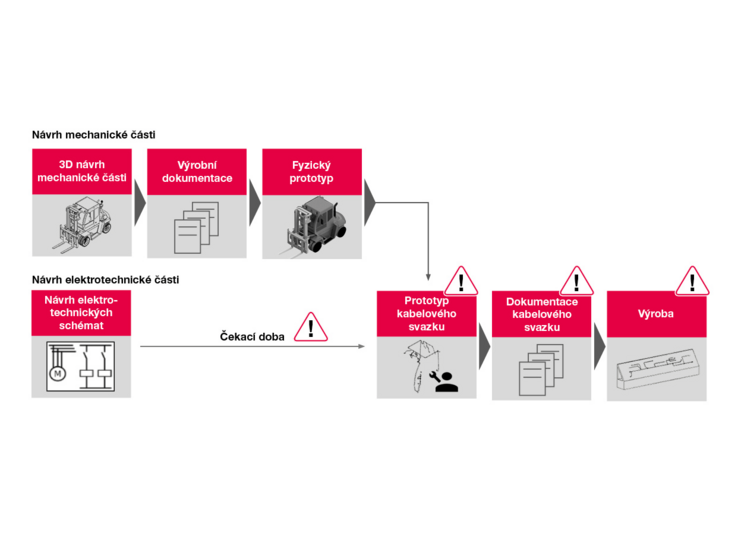

V tradičních pracovních postupech pro vývoj kabelových svazků je práce dokončována postupně. Data relevantní pro výrobu nejsou dostupná, dokud není vyroben fyzický prototyp. Běžné jsou proto iterační smyčky a přepracování návrhů, spolu s častými chybami, časovým zpožděním a dodatečnými náklady v důsledku zvýšeného plýtvání.
3D vývoj kabelových svazků s digitálním prototypem

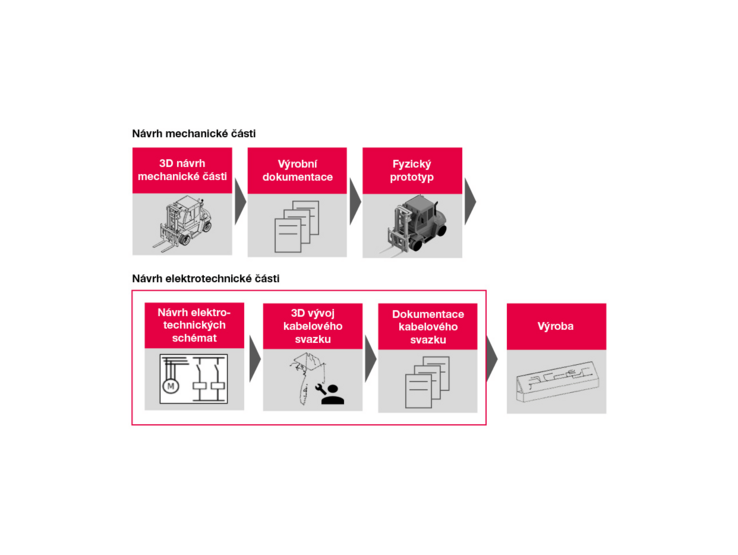

Použití 3D CAD softwaru znamená mnohem efektivnější proces vývoje kabelových svazků a kabelů. Místo fyzického prototypu se nejprve se vytvoří digitální dvojče. Z něj lze automaticky odvodit všechna potřebná data a výrobní výkresy. Tento digitální model ukazuje své výhody, dokonce, i když dochází k častým změnám, protože změny lze provést rychle a téměř bez nákladů.
EPLAN Harness proD pro návrh kabelových svazků ve 3D
EPLAN Harness proD je moderní software pro efektivní návrh a dokumentaci vodičů a kabelových svazků. Silnými stránkami systému jsou automatické kroky – od přečtení projektu EPLAN po směrování vodičů a vytvoření dokumentace. EPLAN Harness proD vám nabízí možnost bezproblémové integrace do PDM prostředí díky své otevřenosti pro import mechanicky relevantních informací z různých MCAD systémů a ECAD informací o zapojení. Vaše projektování kabelových svazků je nezávislé na dostupnosti mechanického prototypu.
EPLAN Harness proD pro návrh kabelových svazků ve 3D
EPLAN Harness proD je moderní software pro efektivní návrh a dokumentaci vodičů a kabelových svazků. Silnými stránkami systému jsou automatické kroky – od přečtení projektu EPLAN po směrování vodičů a vytvoření dokumentace. EPLAN Harness proD vám nabízí možnost bezproblémové integrace do PDM prostředí díky své otevřenosti pro import mechanicky relevantních informací z různých MCAD systémů a ECAD informací o zapojení. Vaše projektování kabelových svazků je nezávislé na dostupnosti mechanického prototypu.
Digitální dvojče a návrh kabelových svazků
Gartner to říká. Deloitte to říká. EPLAN to říká také: digitální dvojče se stává hnací silou průmyslové výroby v 21. století. Digitální dvojče, hlavní trend Průmyslu 4.0 a průmyslového internetu věcí, přináší výrobním společnostem významné výhody během celého životního cyklu produktu
Uplatnění digitálního dvojčete v projektování kabeláže
Elektronický dokument “Seznamte se: Digitální dvojče” ukazuje, z čeho se digitální dvojče skládá a jaké obory a oblasti s ním mohou pracovat, se zvláštním zaměřením na oblast inženýrských procesů v navrhování a dokumentaci kabelů a kabelových svazků ve 3D.
Deset dobrých důvodů pro navrhování ve 3D
Digitální dvojče dobývá nové pozice: podle studie z února 2019 firmy Gartner, globální výzkumné a poradenské agentury, plánuje 75 % dotázaných společností v příštím roce používat digitální dvojče. Pokud dvojče obsahuje také informace o elektrotechnice ve 3D, bude vaše projektování velmi profitovat. EPLAN vám dává deset dobrých důvodů.
