Automatizované projektování v elektrotechnice:
významná úspora času při návrhu strojů
Pracujeme-li s projektovými šablonami, opakovaně používáme standardní obvody z knihoven, automaticky vyhodnocujeme dokumentaci nebo vytváříme schémata stisknutím tlačítka, nezabere nám projektování elektro při konstruování strojů více než několik hodin nebo dokonce minut. To je možné díky systematické standardizaci a automatizaci opakovaných činností během projektu. Lze takový postup realizovat i ve Vaší společnosti? Samozřejmě! Společnost EPLAN vám ráda pomůže se všemi aspekty automatizovaného projektování.
Kam směřuje vaše výroba strojů?
Vydejme se na tuto cestu společně!
Automatizované projektování elektro při návrhu strojů: Vyplatí se námaha?
Ať už zažíváme vzestup nebo krizi, je nedostatek pracovníků kvalifikovaných ke konstruování strojů neustále trvajícím problémem. Společnosti často mívají právě tolik zaměstnanců, aby zvládaly plnit jen jejich každodenní povinnosti. Proč by tedy měli projektanti investovat čas a energii do automatizace projektování právě teď?
Upřímně řečeno, ne každá strojírenská společnost musí plně automatizovat své elektrotechnické činnosti – výhody by měly převážit náklady. Pokud jste však již kvůli standardizaci elektrotechnického projektování implementovali šablony projektu, jste na dobré cestě k automatizovanému projektování!
Co tím chceme říci?
Zcela konkrétně: Předdefinované nebo individuálně připravené knihovny umožňují uživatelům EPLAN při každodenní práci vytvářet schémata pouhým kliknutím myši.
Výhody automatizovaného projektování při návrhu strojů
- Práce s centrálně udržovanou knihovnou šablon obvodů zvyšuje rychlost návrhu a kvalitu běžných projektů.
- Pracovní doba strávená na elektrotechnickém projektování se výrazně zkrátí – často až o polovinu.
- Veškerá požadovaná dokumentace může být generována automaticky, a je v souladu s aktuálními normami a specifikacemi zákazníků.
- Nové a méně zkušené zaměstnance lze rychle zaškolit.
Tipy pro začátky v automatizovaném elektrotechnickém navrhování:
- Identifikujte obvody, které se opakovaně používají ve vašich běžných návrzích, a postupně vytvářejte knihovnu pro správu těchto vzorů.
- Udržujte ji! Pokračujte v rozšiřování své knihovny. Motivujte své spolupracovníky, aby i oni knihovnu využívali a rozšiřovali ji.
- Pro všechny své projekty definujte univerzální šablony a návrhová pravidla založená na aktuálních normách.
- Automaticky vytvářejte schémata pro své dílčí projekty. Kombinujte šablony zapojení s daty projektu a přidávejte je do svého projektu EPLAN.
Schémata během hodin, a nikoli během dnů

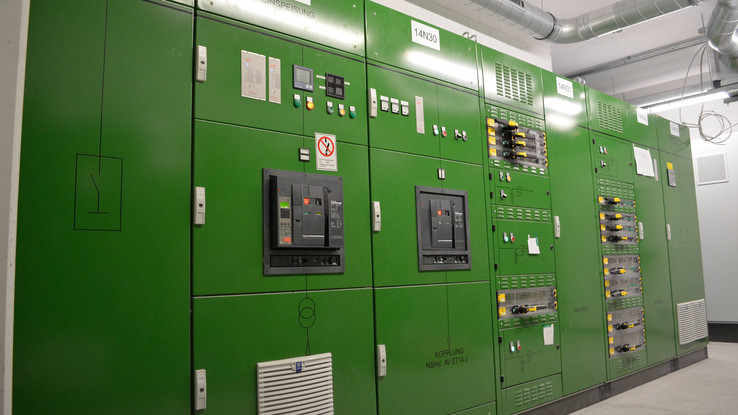

“V minulosti jsme počítali přibližně se třemi dny, potřebnými k vytvoření schémat nízkonapěťové hlavního rozvaděče. Díky aplikaci EPLAN Cogineer teď kolegovi stačí pouhých pět hodin,“ říká Roman Reigl, vedoucí konstrukčního týmu ve firmě G. Klampfer Elektroanlagen. “V aplikaci EPLAN Cogineer nahrazujeme dříve obvyklé kopírování a editování podobných dílčích obvodů jejich automatickým vytvářením z modulárního systému.“ To výrazně zkracuje čas potřebný k návrhu, a eliminuje potenciální chyby.
Schémata během hodin, a nikoli během dnů
“V minulosti jsme počítali přibližně se třemi dny, potřebnými k vytvoření schémat nízkonapěťové hlavního rozvaděče. Díky aplikaci EPLAN Cogineer teď kolegovi stačí pouhých pět hodin,“ říká Roman Reigl, vedoucí konstrukčního týmu ve firmě G. Klampfer Elektroanlagen. “V aplikaci EPLAN Cogineer nahrazujeme dříve obvyklé kopírování a editování podobných dílčích obvodů jejich automatickým vytvářením z modulárního systému.“ To výrazně zkracuje čas potřebný k návrhu, a eliminuje potenciální chyby.

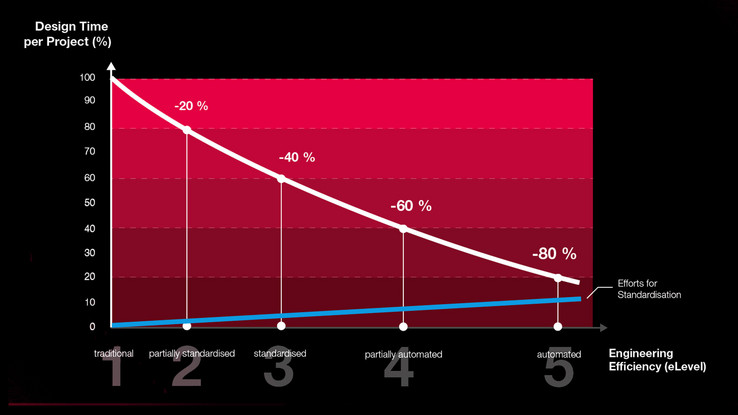

Studie Engineering 4.0 ukazuje, že úspora času může dosáhnout až 80 procent
Každá strojírenská společnost má svůj vlastní optimální poměr mezi manuálním navrhováním a snahou o standardizaci elektrotechnického návrhu. Studie “Engineering 4.0“, kterou vypracovala společnost EPLAN a evropské centrum Transformace 4.0 na univerzitě RWTH Aachen, to jasně ukazuje. Výsledky studie popisují cestu od manuálního k plně automatizovanému projektování. Cesta je rozdělena do pěti eLevels. Je zřejmé, že úsilí potřebné k dosažení vyššího (i když ne nejvyššího) stupně automatizace, se z dlouhodobého hlediska téměř vždy vyplatí.
White Paper: “Konkurenční výhoda automatizace“
Co je konkrétně potřeba k udržitelnému využití potenciálu digitalizace? Náš white paper popisuje, jak mohou průmyslové společnosti dosáhnout velkého pokroku v efektivitě, namísto zvyšování výkonu v malých krocích. Navíc je zde vysvětleno, co to přesně znamená pro konstruování.
Nemáte čas na automatizované navrhování? Žádné další výmluvy!
Nemáme čas, chybějí nám specialisté, je vyžadováno příliš velké úsilí... Společnosti a zaměstnanci mají spoustu výmluv, pokud jde o konkrétní implementaci automatizace v každodenním navrhování. EPLAN eBUILD a výborná studie přinášejí relevantní argumenty, proč je dobré řešit problém právě teď!
Software EPLAN lze s výhodou využít k automatizaci vytváření schémat
Při plném využití potenciálu základního softwaru (např. EPLAN ElectricP8) má zákazník spoustu možností, jak může standardizovat své elektrotechnické projektování a automatizovat jeho dílčí kroky. Řešení pro automatizaci v platformě EPLAN navíc umožňují vytvářet konfigurátory. Díky tomu mohou i nekvalifikovaní pracovníci generovat několika kliknutími sady schémat, nebo dokonce celé projekty EPLAN. Rádi vám pomůžeme!
Okamžitá kompilace schémat, založených na šablonách
Své první kroky k automatizovanému návrhu můžete učinit s tímto bezplatným softwarem. Poskytuje přístup k širokému spektru knihoven s praktickými dílčími obvody, které lze použít ve schématech.
Automatické vytváření schémat, opakované použití šablon
S plnou verzí aplikace EPLAN eBUILD lze vytvářet individualizované knihovny šablon; zaměstnanci a spolupracovníci je pak mohou opakovaně používat. Protože eBUILD je cloudovou aplikací, mohou návrháři a inženýři přistupovat k programu a knihovnám prostřednictvím EPLAN odkudkoli. Automatické vytváření schémat je tudíž snadné a rychlé v rámci celé společnosti, a dokonce i v rámci společností několika.
Firemní řešení pro konfiguraci a automatizované inženýrství
Díky EPLAN Engineering Configuration (EEC) lze zobrazovat produktové portfolio v modulárním systému s interdisciplinárními funkčními jednotkami. Systém automatizovaného návrhu lze rozšířit na obchodní oddělení, zpracování zakázek, strojírenství, elektrotechniku a řídicí techniku, nemluvě o výrobě a dokumentování. EEC umožňuje propojit konfigurační procesy a automatické generování technické dokumentace.
